Maschinenpark Blechbearbeitung

Unsere Produktionsanlagen

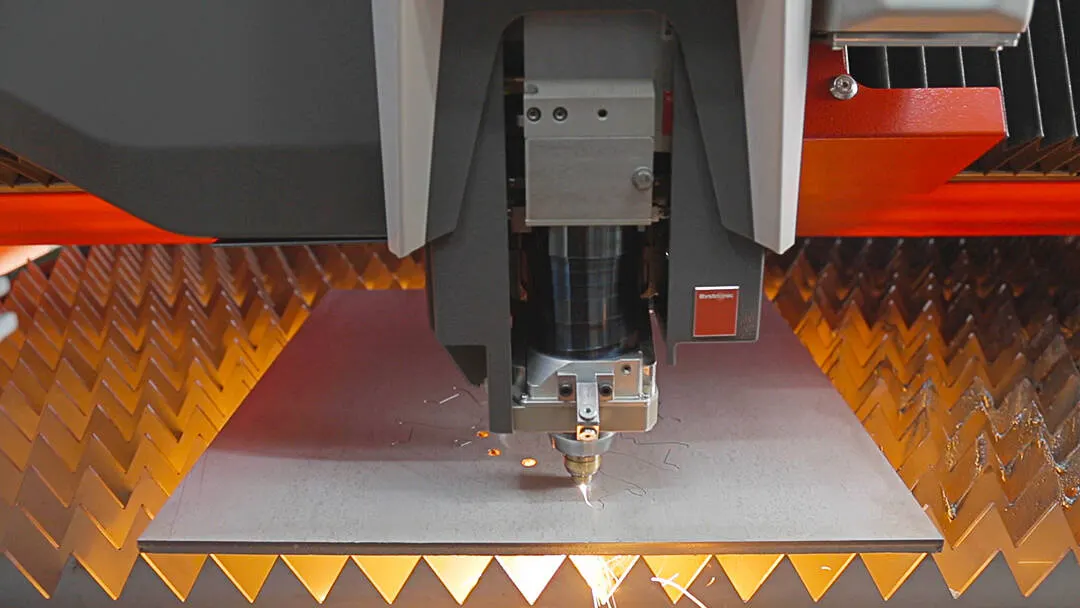

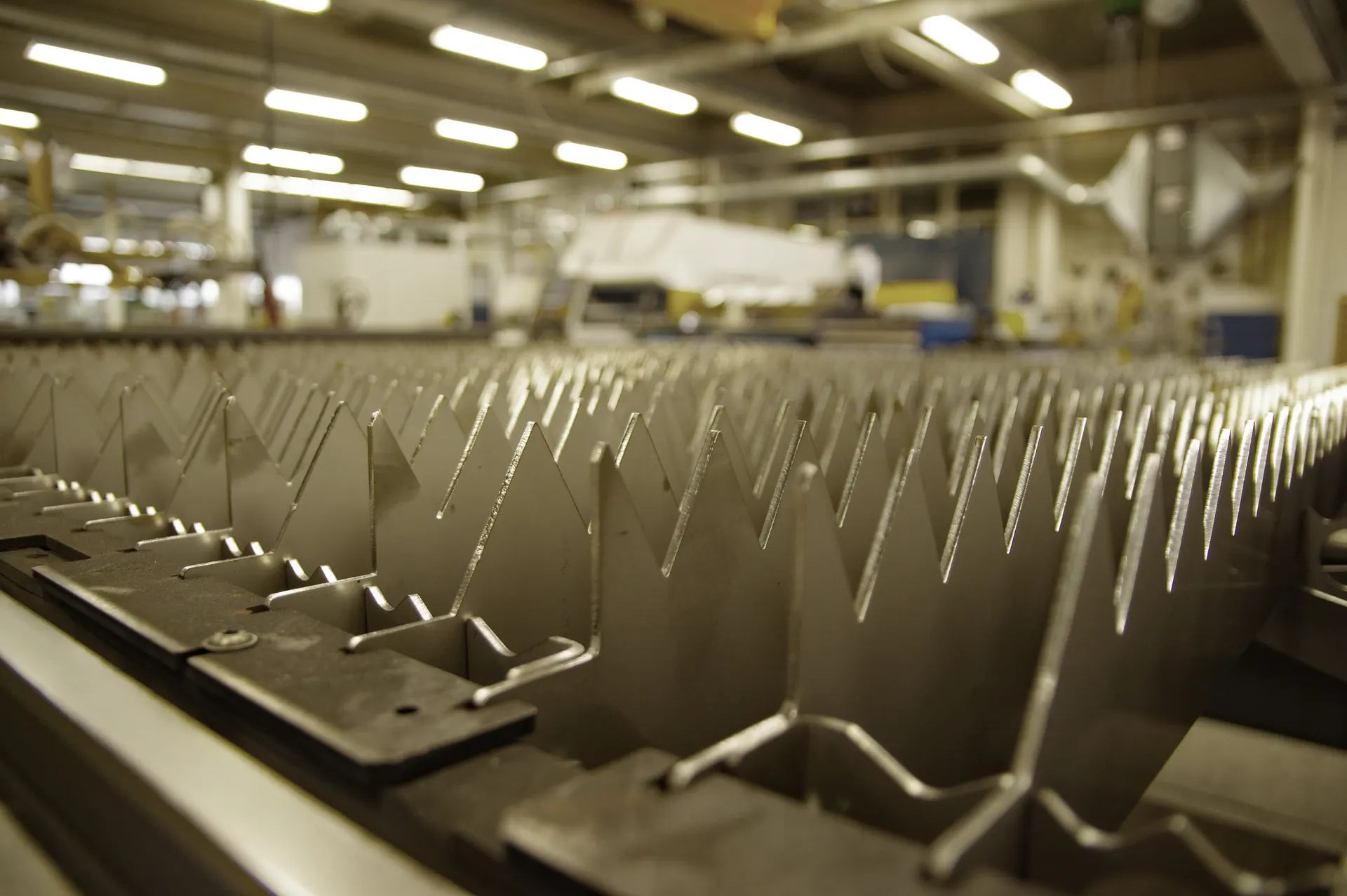

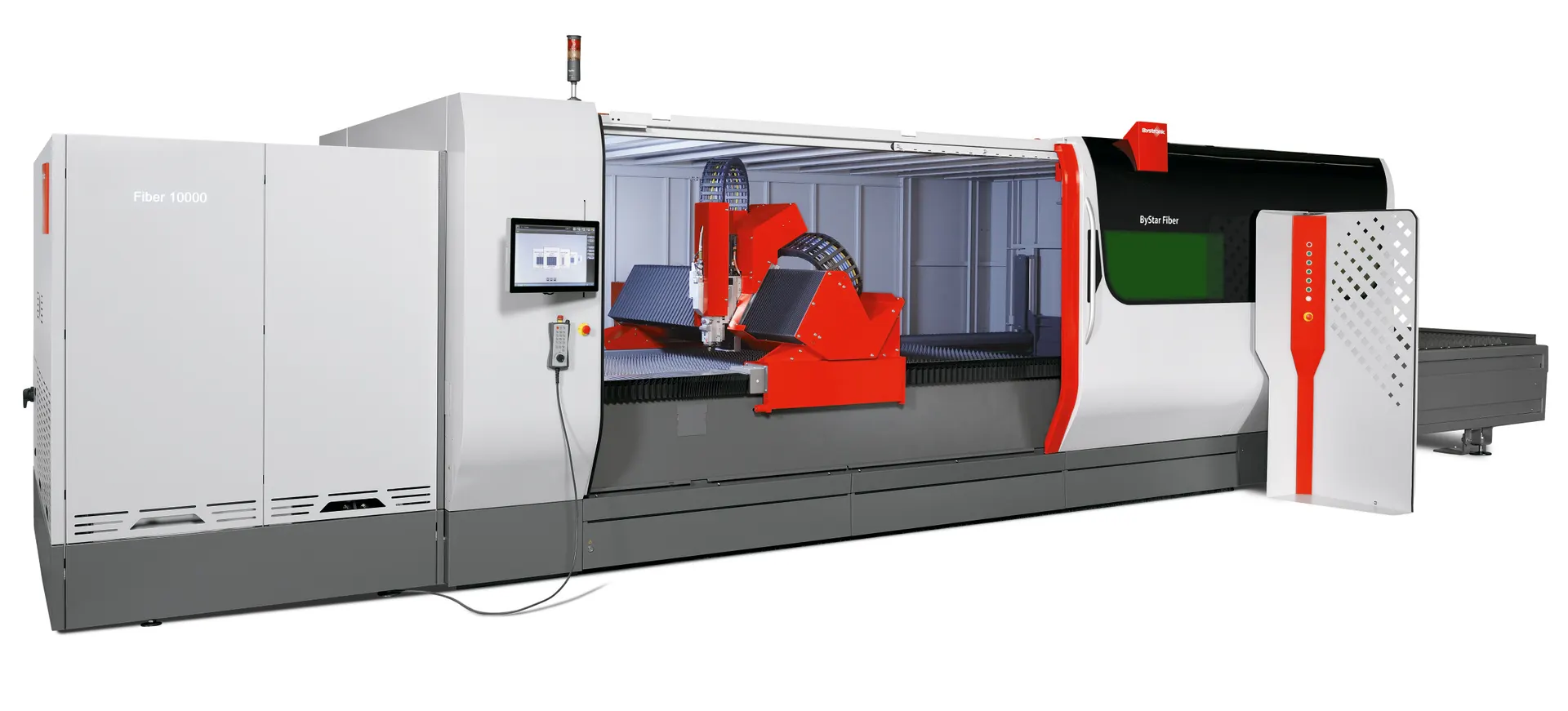

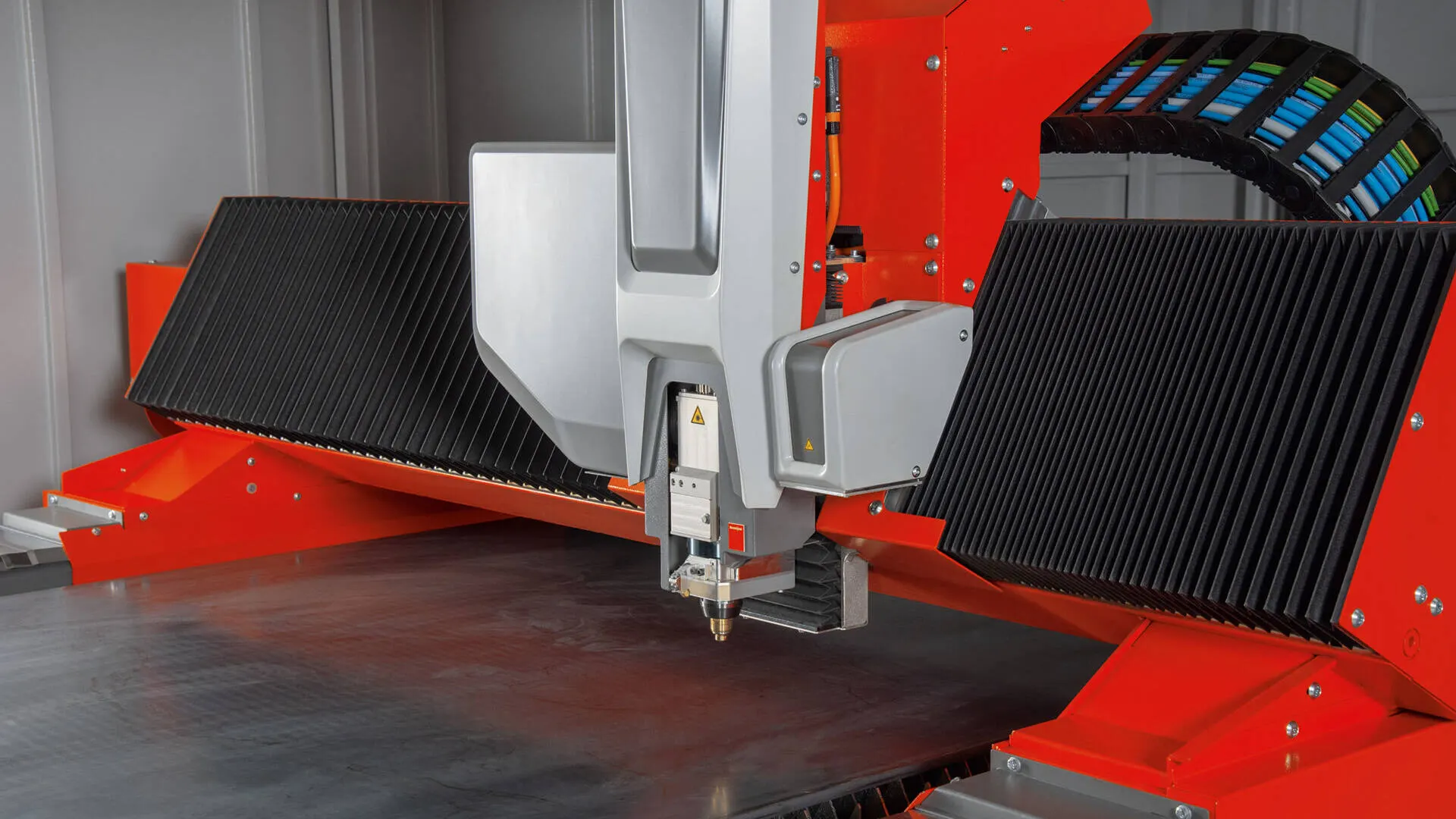

Grossformat Flachbettlaser ByStar Fiber 3015

Technische Daten

Laserleistung	10’000W
Arbeitsbereich	3000x1500mm
Positionierabweichung	+/- 0.1 mm/m
Blech mit Folie bearbeitbar?	Ja, einseitig
Lochdurchmesser minimal	1/3 der Materialstärke (kleinere Durchmesser auf Anfrage)
Umformungen	–
Gewindeformen	–
Matrize	–
Automatischer Düsenwechsler	Ja, 64 Plätze
Programmiersystem	TruTops Boost

Bearbeitbare Materialien und Dicken (weitere auf Anfrage):

Edelstahl	0.1 bis 30mm
Stahl	0.3 bis 25mm
Aluminium	0.5 bis 30mm
Kupfer	0.5 bis 12mm
Messing	0.5 bis 15mm

Datenblatt (PDF)

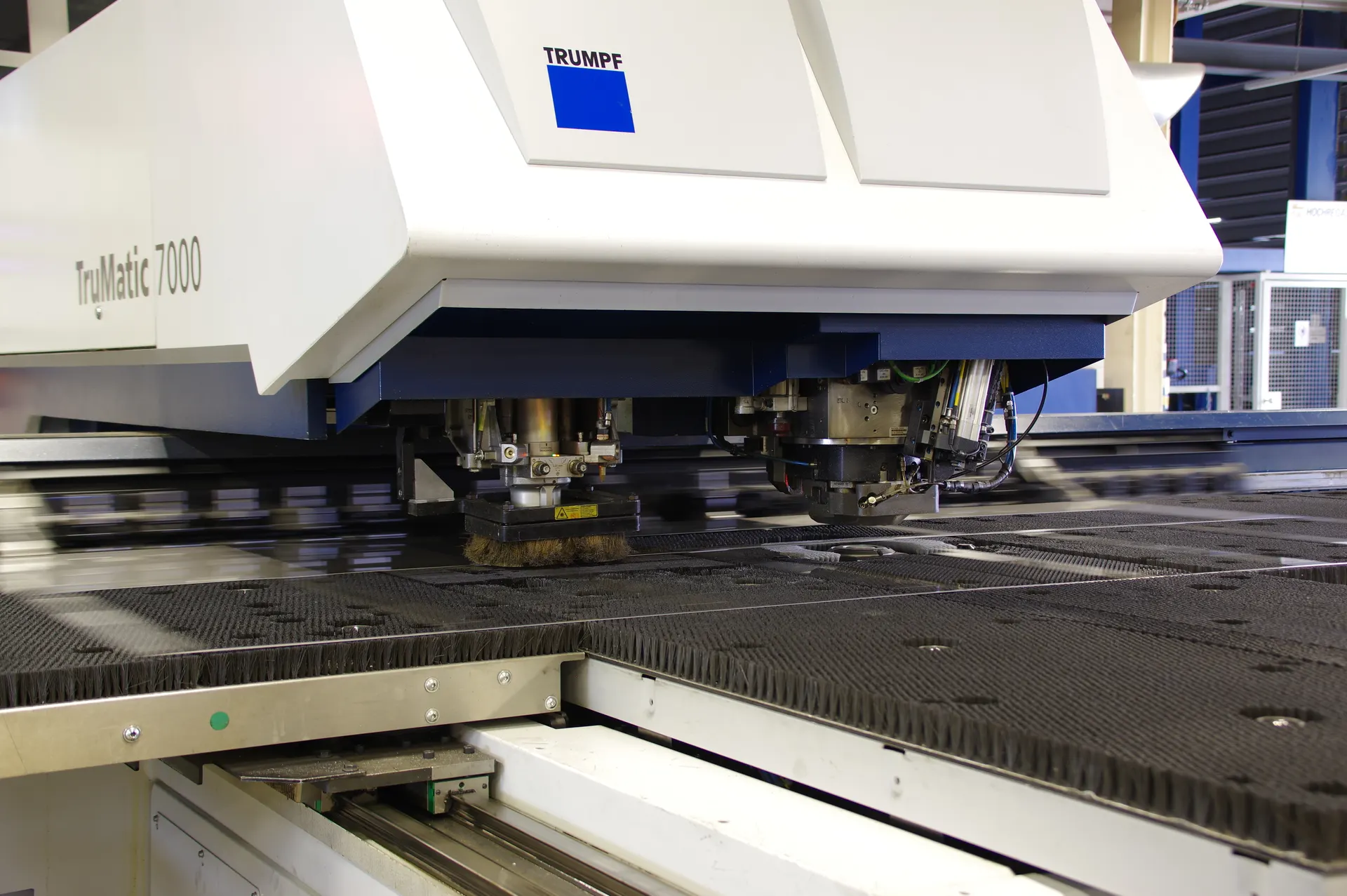

CNC Mittelformat Laser Stanzpresse Trumpf TruMatic 7000

Technische Daten

Laserleistung	2700W
Arbeitsbereich	2500x1250mm
Positionierabweichung	+/- 0.1 mm/m
Blech mit Folie bearbeitbar?	Ja, beidseitig (Stanzen)
Lochdurchmesser minimal	1/2 der Materialstärke (kleinere Durchmesser auf Anfrage)
Umformungen	Senkungen, Kiemen, Napf, Laschen, Schweissbuckel, Rollsicken, uvm. Alle Werkzeuge sind 360Grad drehbar
Gewindeformen	M2-M10 mit oder ohne Durchzug
Matrize	Aktive Matrize (Stanzhub von unten her möglich)
Automatischer Düsenwechsler	Nein
Programmiersystem	TruTops Boost

Bearbeitbare Materialien und Dicken (weitere auf Anfrage):

Edelstahl	0.3 bis 6mm
Stahl	0.5 bis 8mm
Aluminium	0.5 bis 6mm
Kupfer / Messing	bis 4mm (Stanzen)

Datenblatt (PDF)

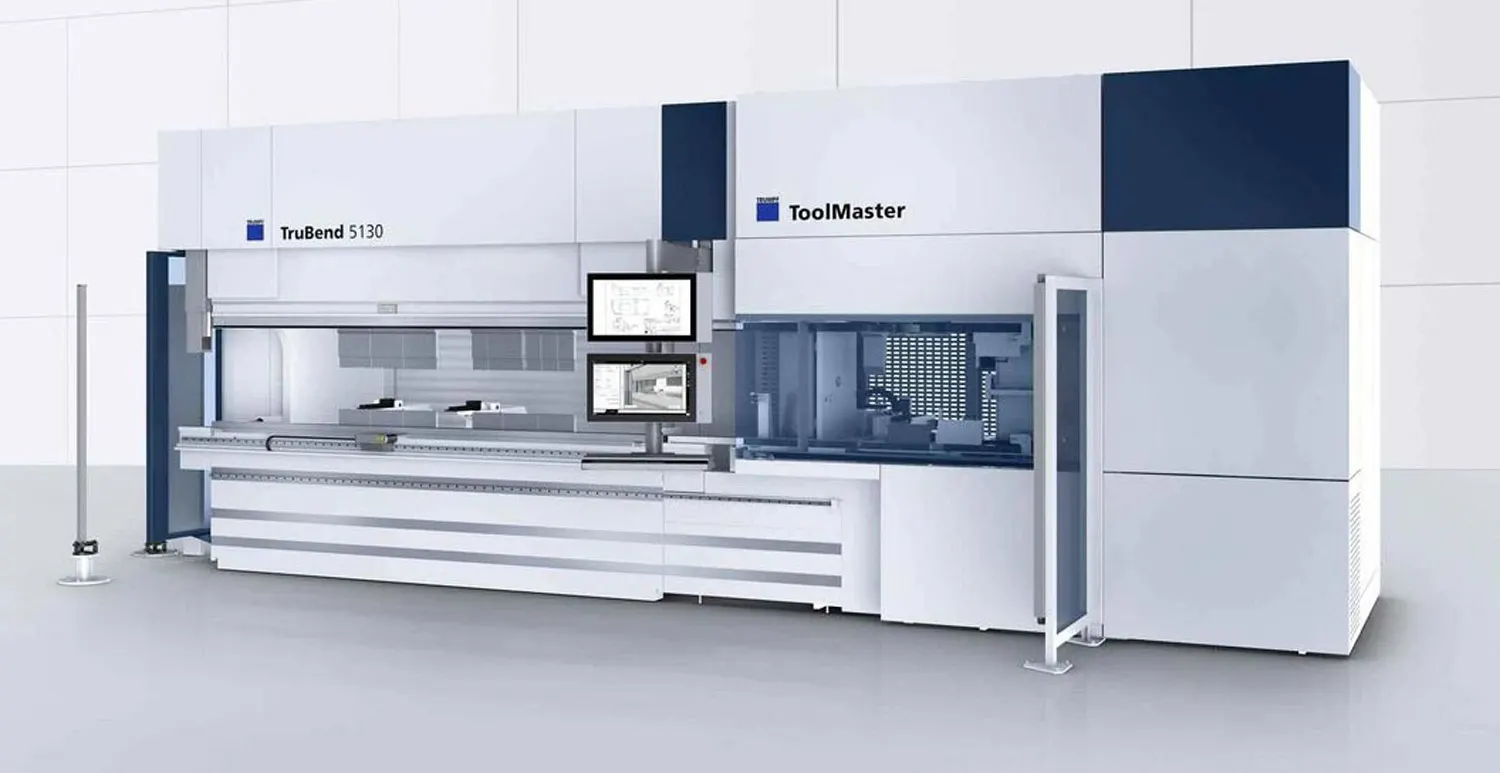

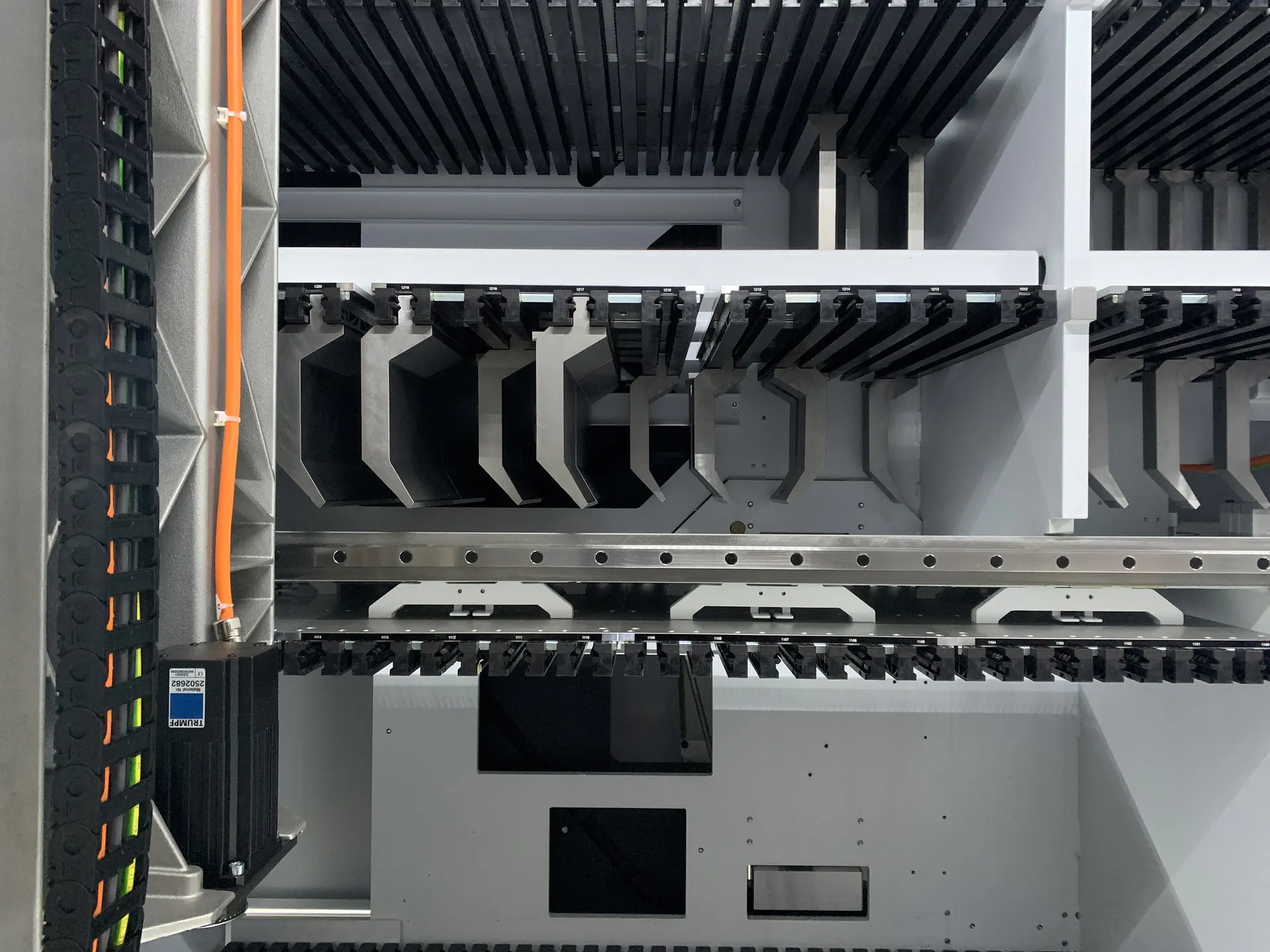

Abkantpresse TruBend 5130 B23 mit ToolMaster

Technische Daten

Presskraft	130t
Abkantlänge	3000mm
Max. Schachtelhöhe	260mm

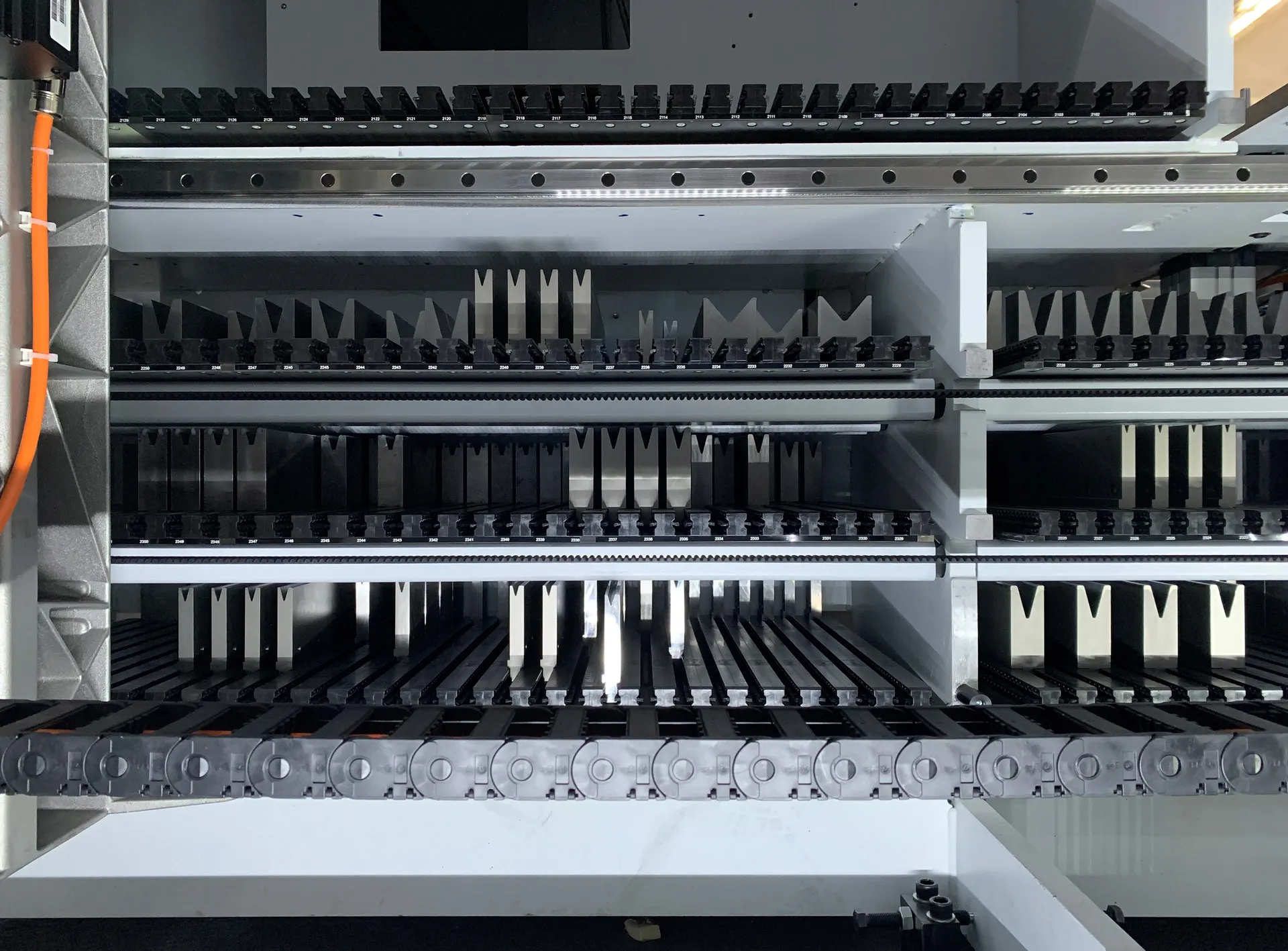

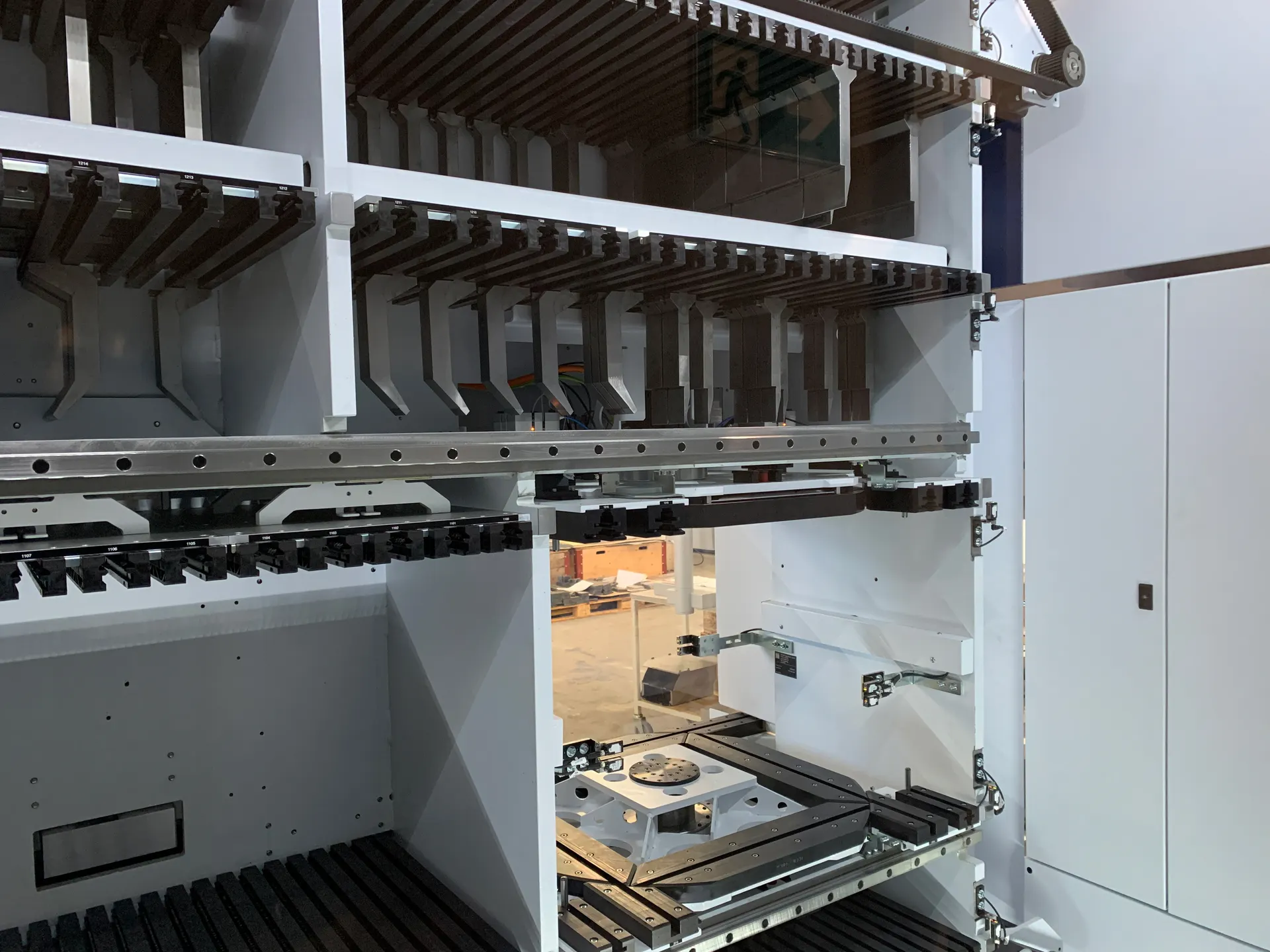

Besonderheiten	Toolmaster (Automatisches Rüsten der Werkzeuge), BendGuard, ACB Laser, 3D Grafik, Wila Werkzeugklemmung
Hinteranschlag	5-Achsen
Max. Oberwerkzeug-Kapazität	60m
Max. Unterwerkzeug-Kapazität	120m
Steuerung	B23
Programmiersystem	TruTops Boost

Video auf YouTube ansehen

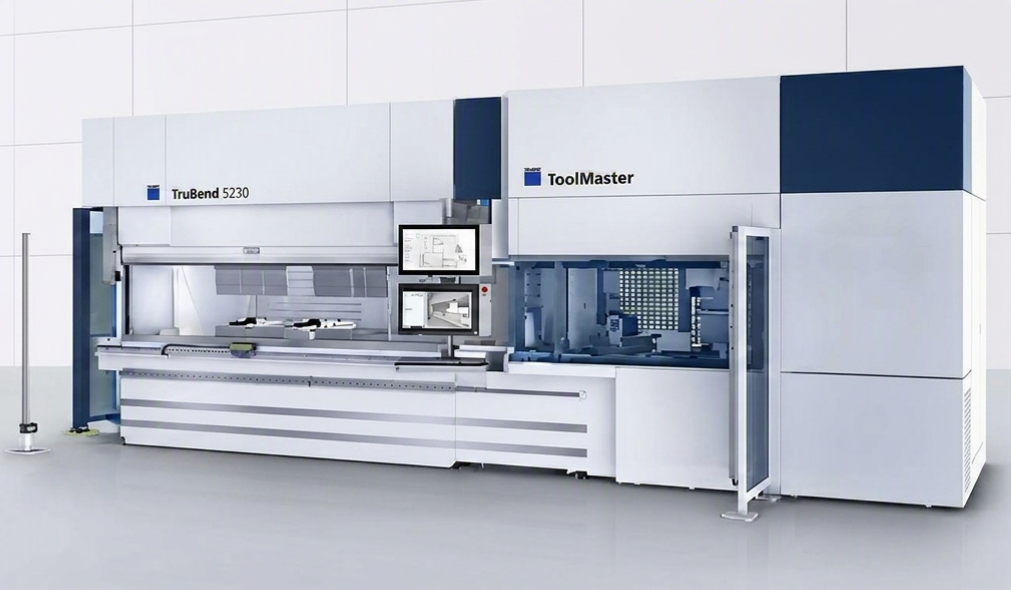

Abkantpresse TruBend 5230 B23 mit ToolMaster

Technische Daten

Presskraft	230t
Abkantlänge	3000mm
Max. Schachtelhöhe	260mm
Besonderheiten	Toolmaster (Automatisches Rüsten der Werkzeuge), BendGuard, ACB Laser, 3D Grafik, Wila Werkzeugklemmung
Hinteranschlag	5-Achsen
Max. Oberwerkzeug-Kapazität	60m
Max. Unterwerkzeug-Kapazität	120m
Steuerung	B23
Programmiersystem	TruTops Boost

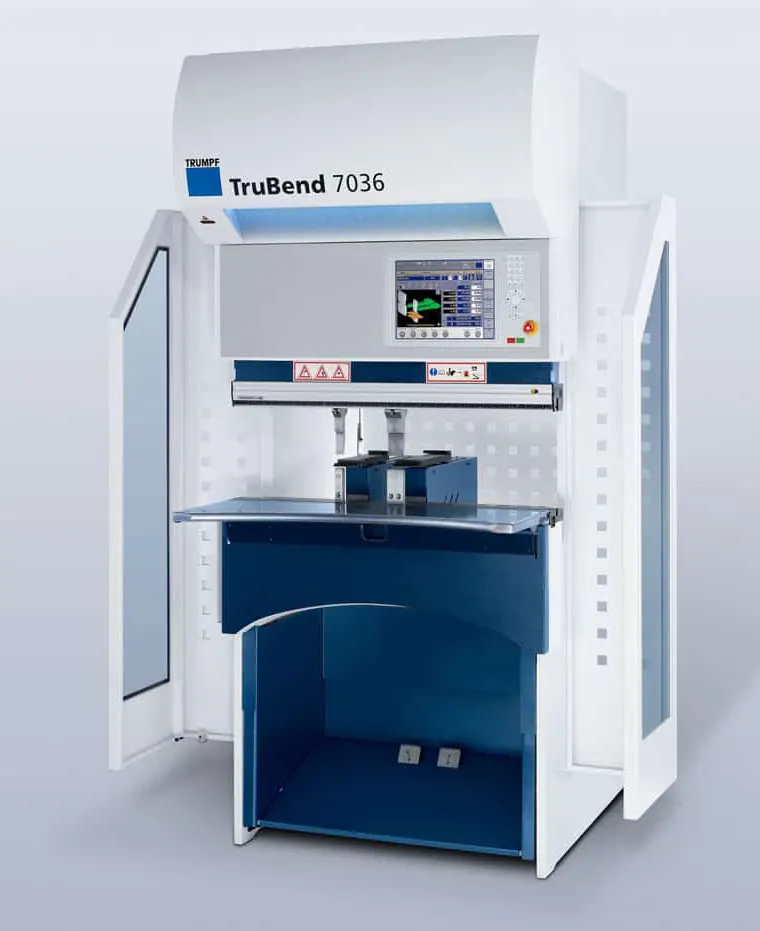

Abkantpresse TruBend 7036

Technische Daten

Presskraft	36t
Abkantlänge	1020mm
Besonderheiten	BendGuard, 3D Grafik, Wila Werkzeugklemmung
Hinteranschlag	6-Achsen
Steuerung	TASC 6000
Programmiersystem	TruTops Boost

Handgeführtes Laserschweissen

Handgeführtes Laserschweissen in der eigens dafür entwickelten Laser-Schweisskabine.

Hersteller Schweissgerät	Max Photonics
Schweissgeräte Typ	MA65-1
Laserleistung	1500W
Containergrösse	6000x3000x3000mm
Besonderheiten	Plymovent Schweissrauchabsaugung mit Absaugarm und zuschaltbarem Push/Pull System. AeroGuard Luftqualitätsmesser, Eigens dafür entwickelte SPS Sicherheitssteuerung, Türüberwachung, Kohlenmonoxid-Melder, TeleAlarm für Alleinarbeit, Rolltor, Zugangstüre
Schweisskabine	Von uns entwickelt

Video auf YouTube ansehen

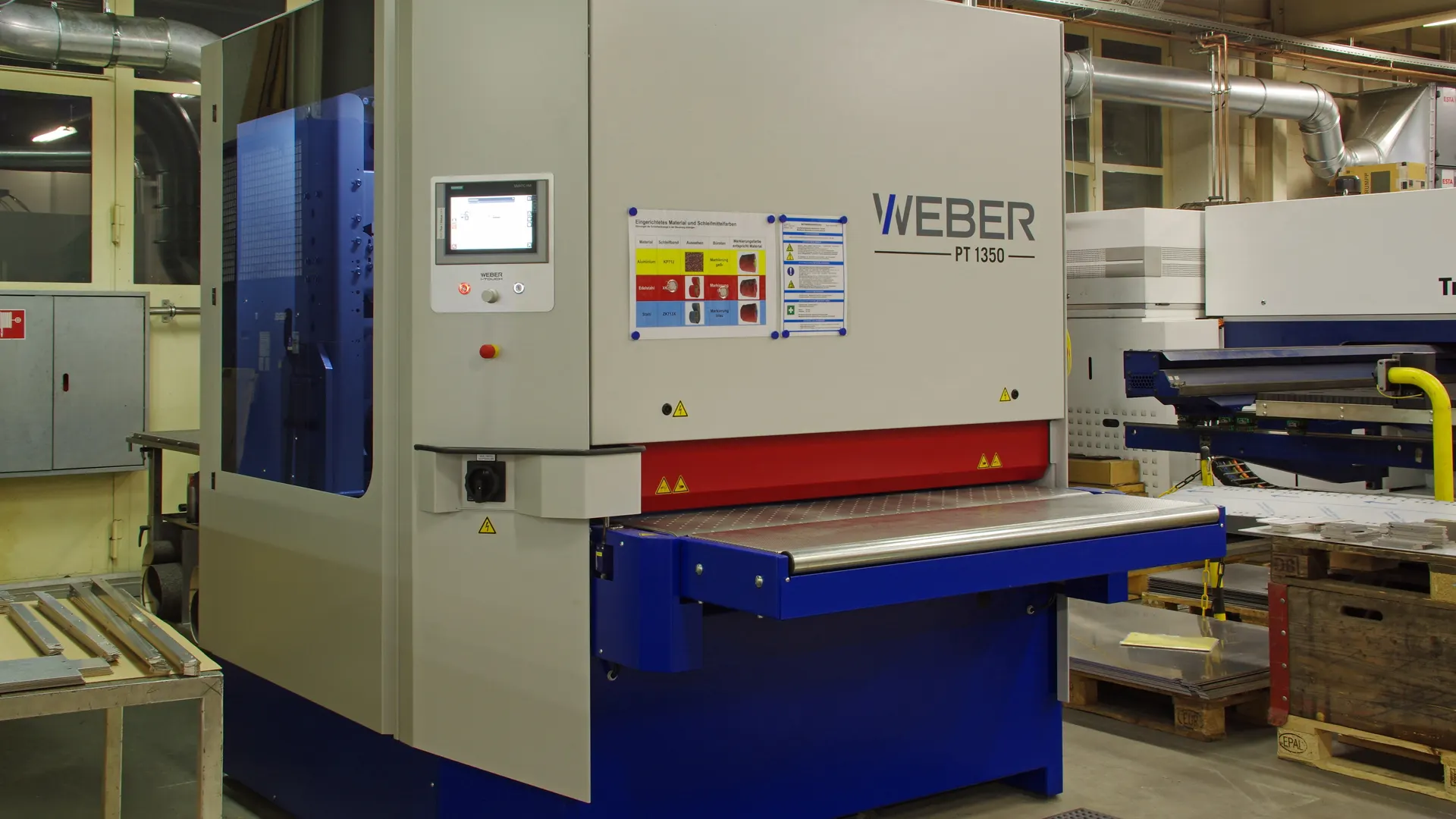

Entgratmaschine Weber PT1350 DR2

Technische Daten

Arbeitsbreite	1350mm
Bearbeitbare Metalle	Stahl, Edelstahl, Aluminium, Kupfer, Messing uvm.
Aggregat 1	Schleifen (Vorschleifen, Oberflächenschliff)

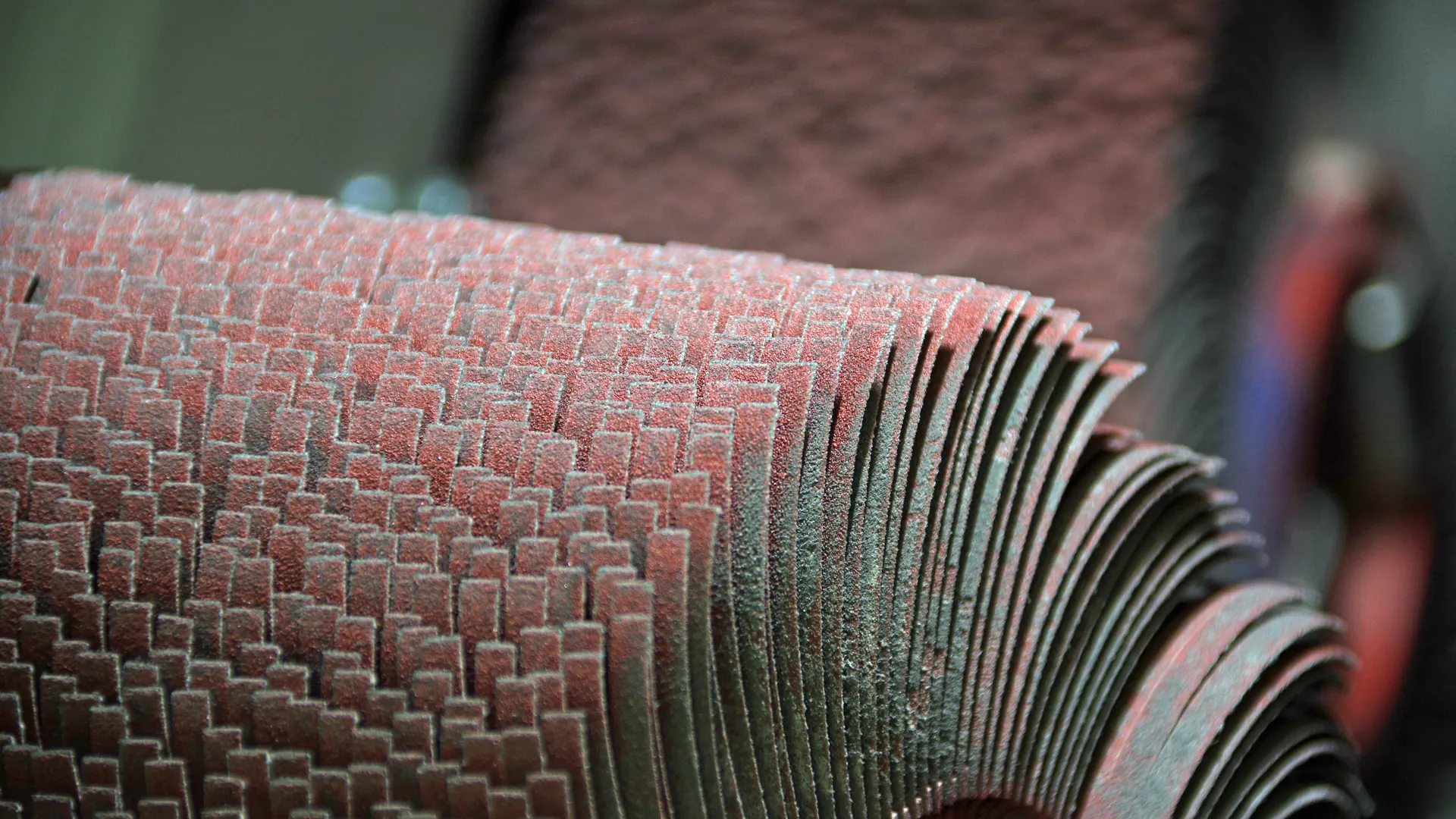

Aggregat 2	Entgraten mit MRB (Multirotationsbürste)
Arbeitsweise	Trocken (Mit nachgelagertem Nassabscheider)
Teilefixierung	Vakuum Transportband
Durchlasshöhe	Bis 100mm (Schleifen von Rechteckrohren ist möglich)
Min. Blechdicke / Grösse	0.3mm / Postkartengrösse
Funktionen	Schleifen, Verrunden, Entgraten und Entzundern

Datenblatt (PDF)

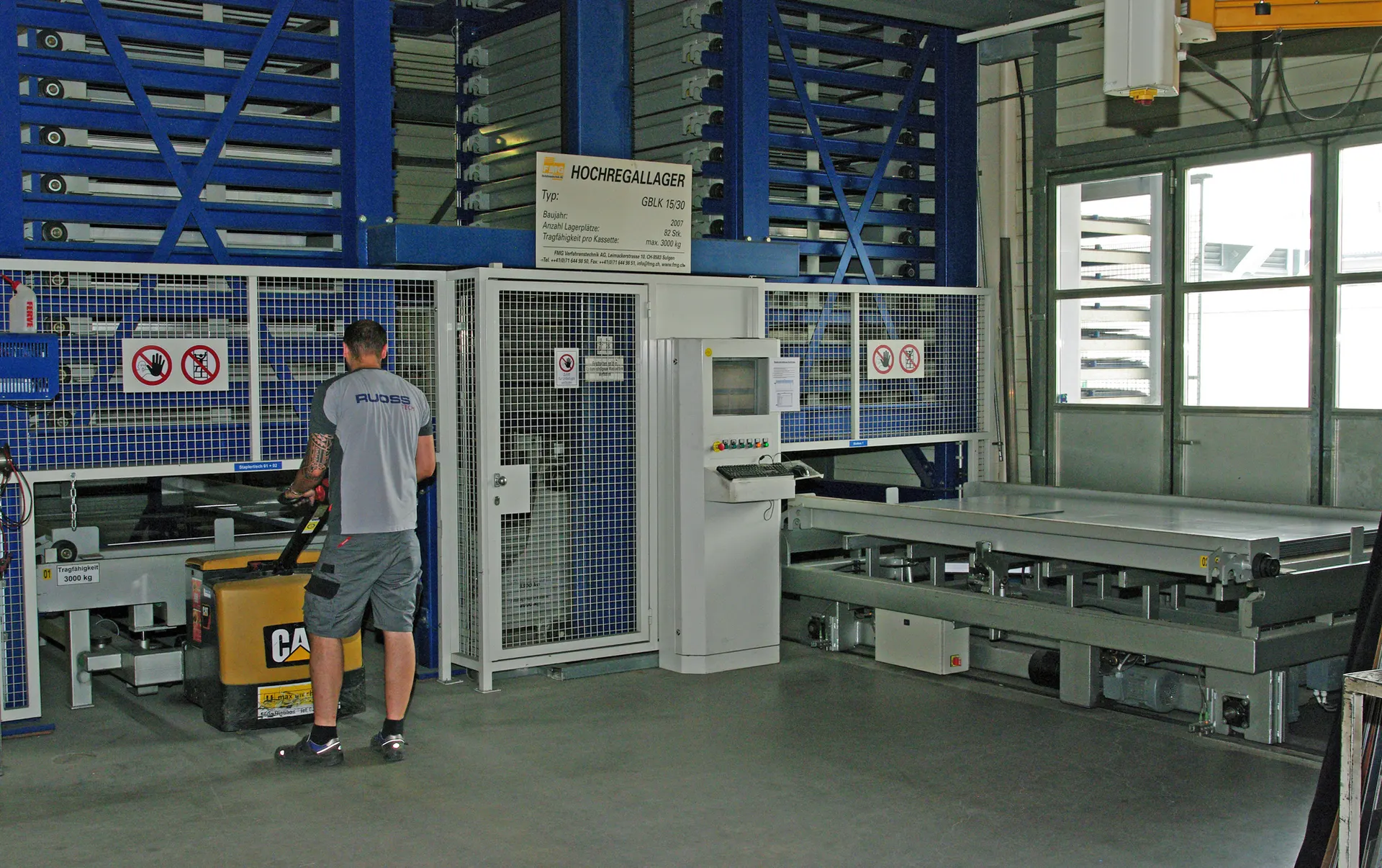

Hochregallager FMG – 82 Blechkassetten à 3000 × 1500 mm, Höhe 12 m

Technische Daten

Anzahl Palettenplätze	82
Höhe	12m
Max. Tafelformat	3000x1500mm
Standardmaterialien an Lager	DC04, DD11, S355, S420 DX51D+Z, DC01+ZE AlMg1 elox. 1x Folie, AlMg3 1.4301 F2B, 1.4301 1x geschliffen mit. Folie, 1.4404 Andere Materialien auf Anfrage

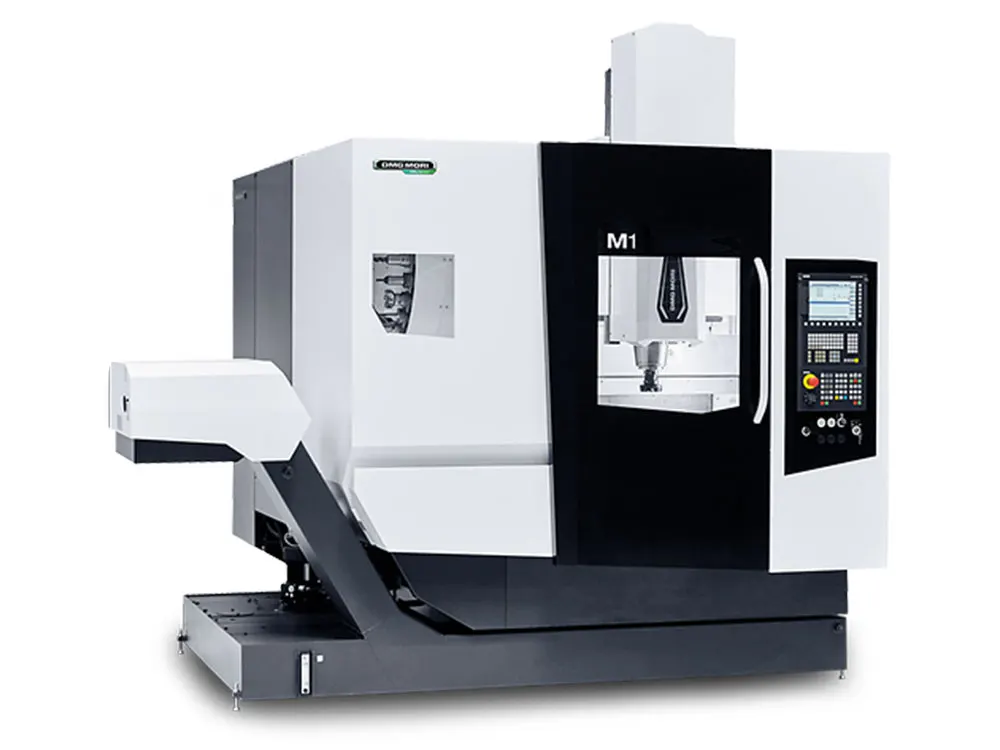

DMG M1 Vertikalfräsmaschine

Technische Daten

X, Y, Z Verfahrwege	550x550x510mm
Positionierabweichung	+/-0.1mm/m
Werkzeugwechsler	24-Fach
Spindeldrehzahl	12’000 U/Min
Kühlung	Innenkühlung, Sprühschlauch
Steuerung	Siemens 828D
Besonderheiten	Späneförderer, Renishaw Messtaster, 4. Achse (C-Achse)
Programmiersystem (CAM)	Mastercam (Fräsmodul)

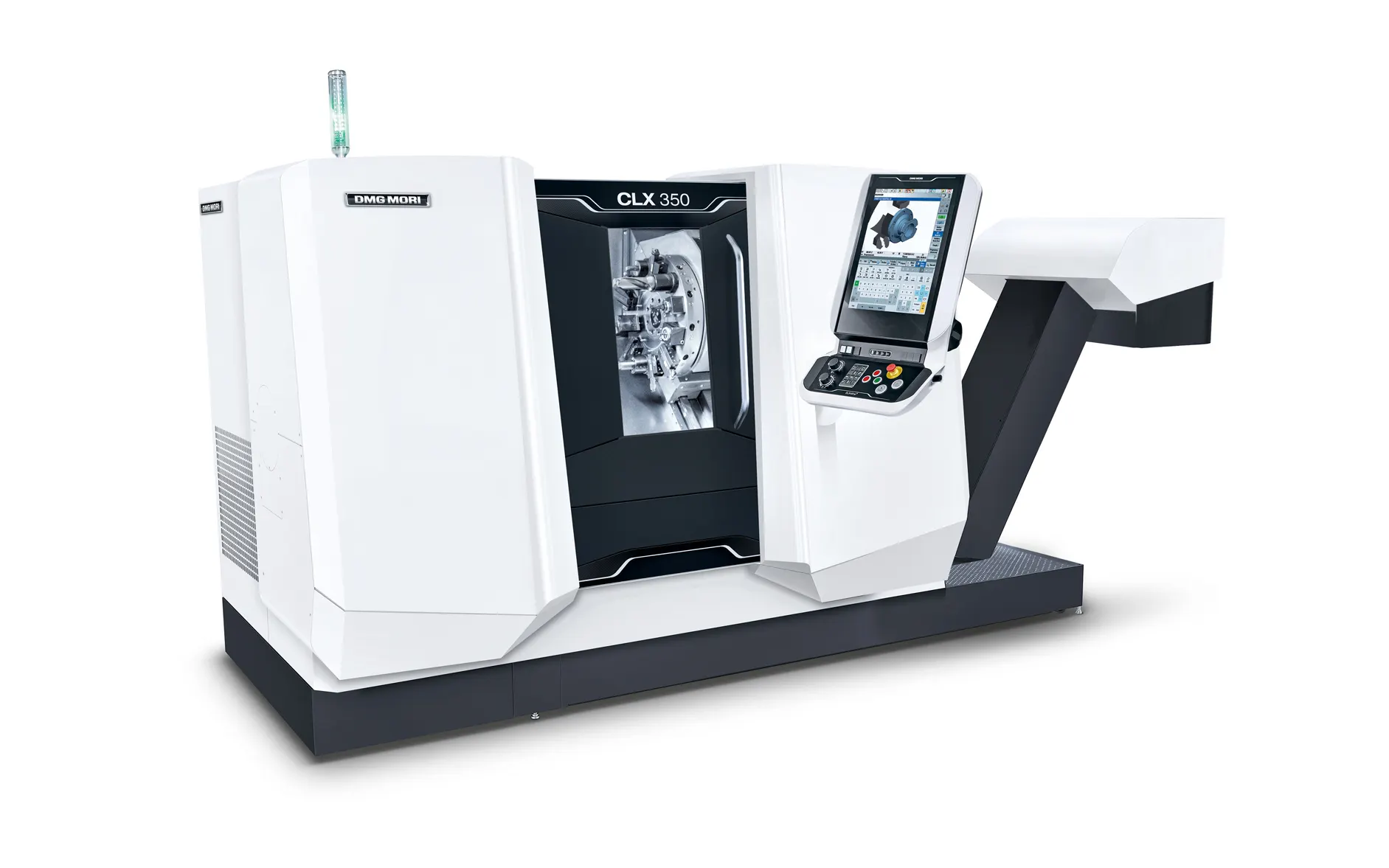

DMG CLX 350 V4 Universal Drehmaschine

Technische Daten

Max. Werkstücklänge	530mm
Max. Durchmesser	320mm
Max. Spannfutterdurchmesser	250mm
Y-Achse	Ja (80mm Verfahrweg)
Werkzeugschnittstelle	12 × VDI 30
Spindeldrehzahl	5’000 U/Min
Steuerung	Siemens Operate 4.7
Besonderheiten	Späneförderer
Programmiersystem (CAM)	Programmierung an der Steuerung, optional mit Mastercam (Drehmodul).

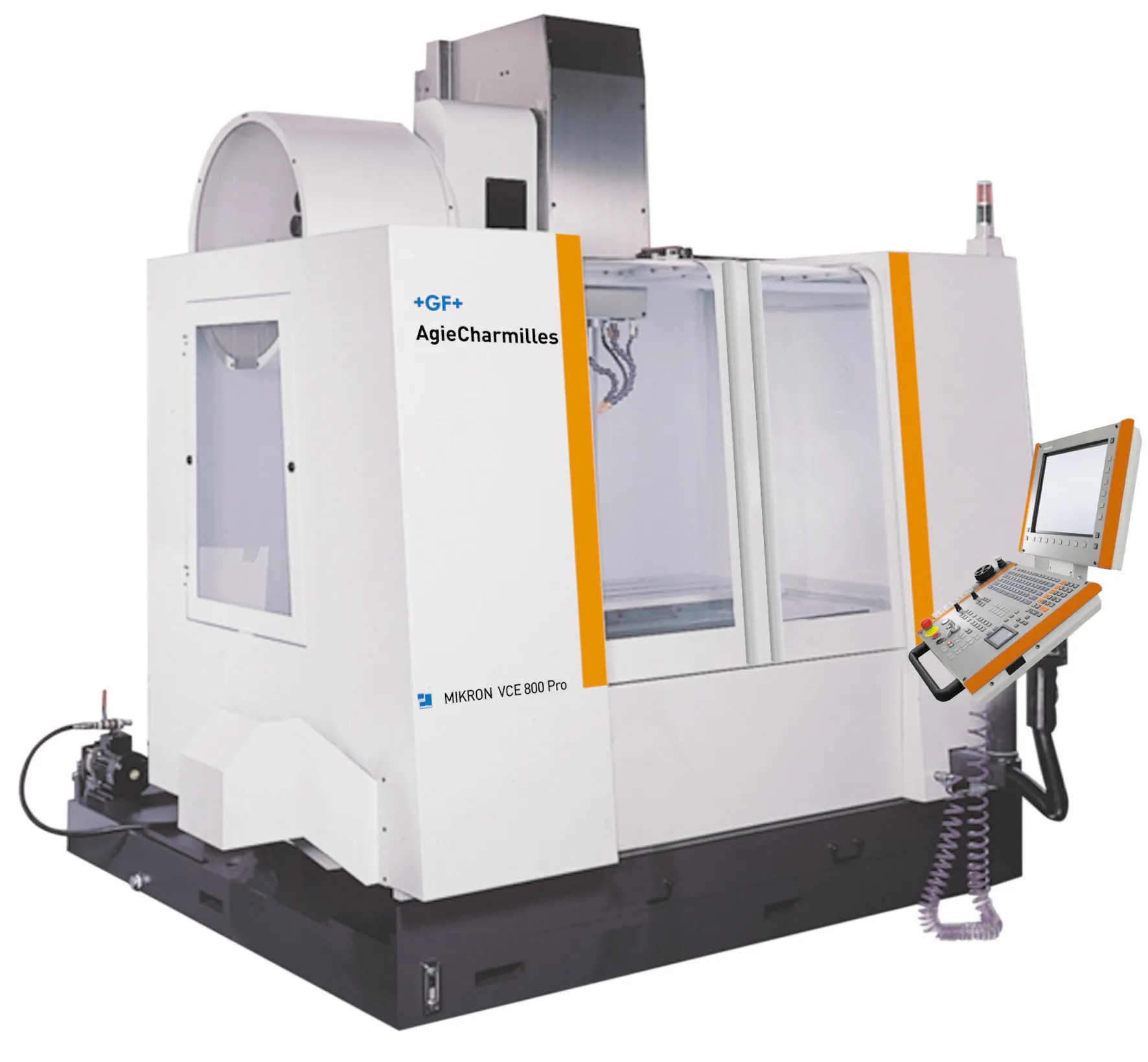

Mikron VCE 800 Pro – CNC-3-Achsen-Fräscenter

Technische Daten

X, Y, Z Verfahrwege	800x500x540mm
Positionierabweichung	+/-0.1mm/m
Werkzeugwechsler	24-Fach
Spindeldrehzahl	10’000 U/Min
Kühlung	Sprühring, Innenkühlung, Sprühschlauch
Steuerung	Heidenhain iTNC 530
Besonderheiten	Späneförderer, Systemlochplatte, Mehrfachspanner
Programmiersystem (CAM)	Mastercam (Fräsmodul)

Rundmaschine Knuth KRM-A 10/3.0

Technische Daten

Maschinenart	Asymmetrische 3-Walzen Rundbiegemaschine
Bearbeitungsbreite und Dicke	1000mm / 3.0mm / Edelstahl
Spezielles	Konischbiegeeinrichtung, gehärtete Walzen

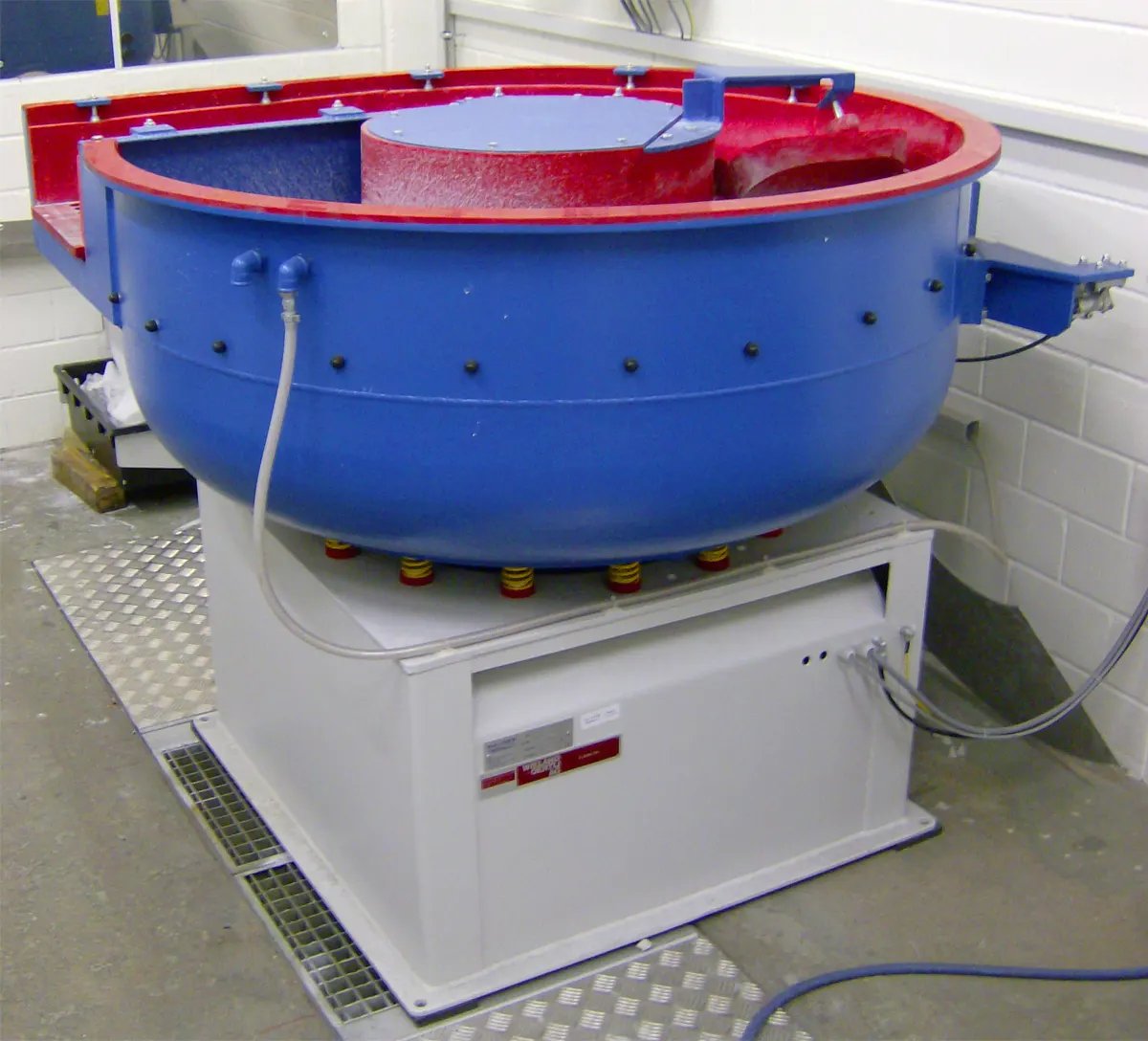

Rundvibrator CD400 Walther Trowal

Technische Daten

Max. Teilegrösse	Bis 250mm Diagonalmass
Fassungsvermögen	420 Liter
Bearbeitbare Materialien	Stahl, Edelstahl, Aluminium, Messing, Kupfer uvm.
Besonderheiten	Extra lange Siebzone, Separierklappe
Wasseraufbereitung	Bandfilteranlage
Befüllung	Keramik Schleifkörper BA 16×16

Datenblatt (PDF)

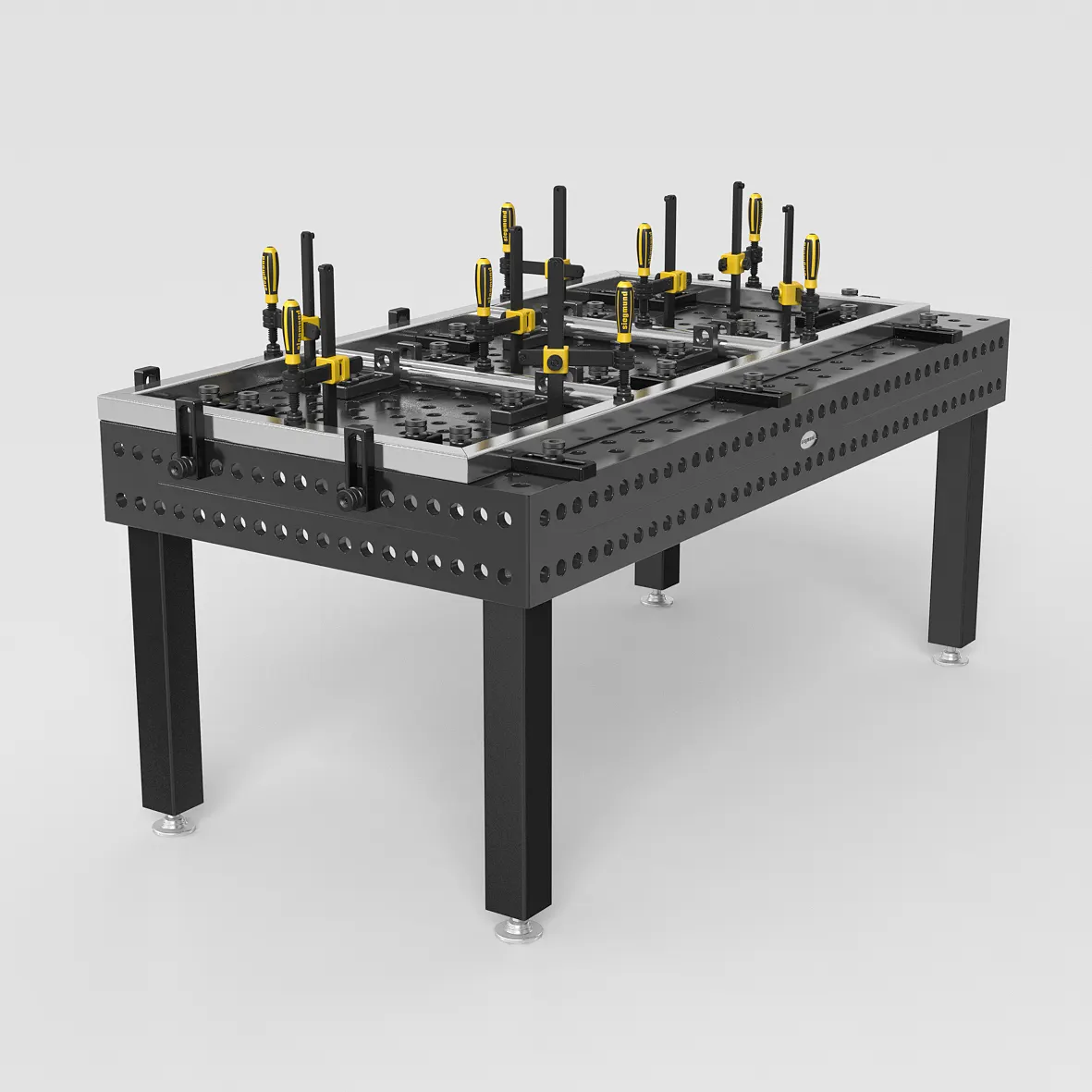

Schweisstische Siegmund System 28 Professional Extreme 750

Technische Daten

Tischgrösse	2000x1000mm (erweiterbar)
Lochdurchmesser	28mm
Systemteilung	Diagonalraster 50mm und Skalierung
Anzahl Tische	7

Datenblatt (PDF)

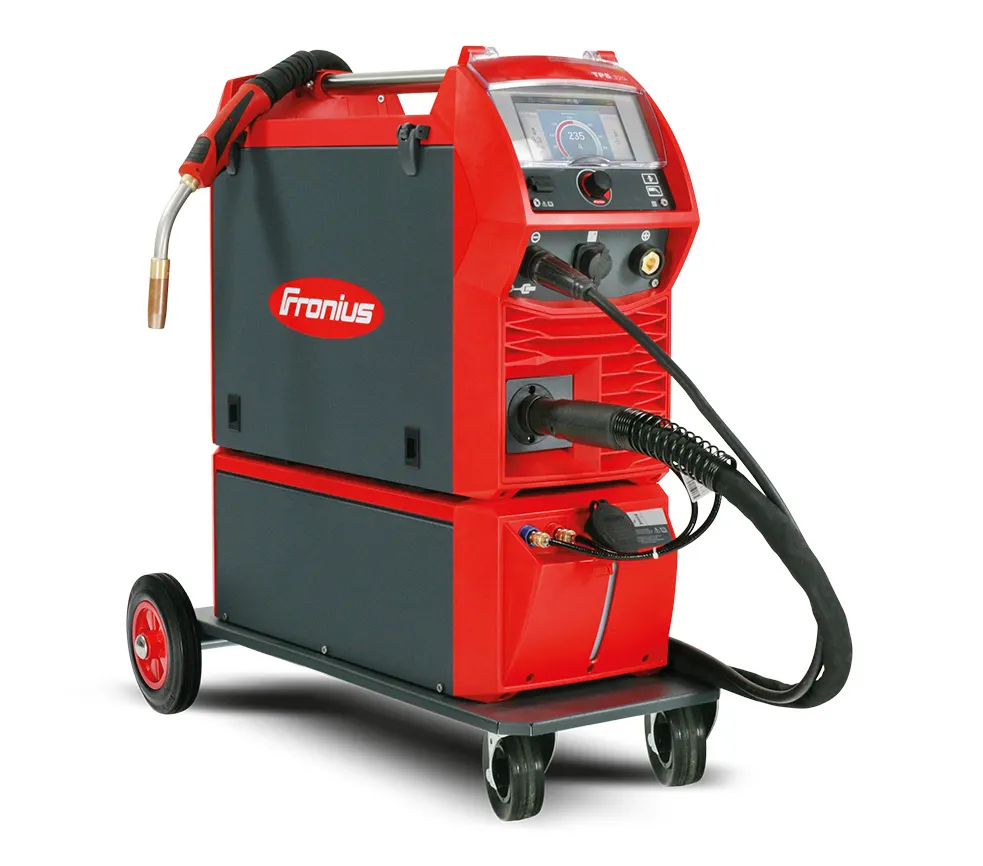

Schweissanlage MIG/MAG Fronius TPS 320i

Technische Daten

Schweisstrombereich	3-320A
Schweissbare Materialien	Stahl, Edelstahl, Aluminium, Sondermetalle
Kühlung	Wassergekühlt
Anzahl Anlagen	2

Datenblatt (PDF)

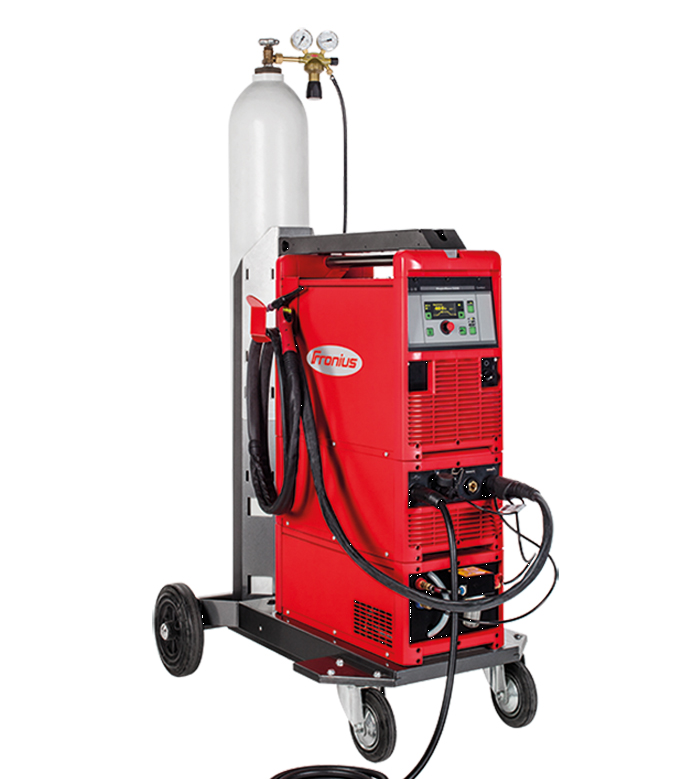

Schweissanlage TIG Magic Wave 2200 Job

Technische Daten

Schweisstrombereich	3-220A
Schweissbare Materialien	Stahl, Edelstahl, Aluminium, Sondermetalle
Kühlung	Wassergekühlt
Anzahl Anlagen	6

Datenblatt (PDF)

Diverse Kleinmaschinen

Technische Daten

Punktschweissanlage Oerlikon Typ N467

Schweissrauchabsaugung

Drehbank Colchester Triumph 2500

Kreissäge Ipematic 425/S

Kreissäge TS 161

Bolzenschweissgeräte KVT CDS 2100

uvm.

Häufige Fragen

Welche Laseranlagen stehen bei RuossTech im Einsatz?

Ein Bystronic ByStar Fiber 3015 Flachbettlaser mit 10’000 W und 3000 × 1500 mm Arbeitsbereich sowie eine Trumpf TruMatic 7000 Stanz-Laser-Kombimaschine mit 2700 W und 2500 × 1250 mm Arbeitsbereich. Beide arbeiten mit einer Positionierabweichung von ± 0.1 mm/m.

Welche Materialstärken lassen sich lasern?

Auf dem ByStar Fiber: Edelstahl 0.1–30 mm, Stahl 0.3–25 mm, Aluminium 0.5–30 mm, Kupfer 0.5–12 mm und Messing 0.5–15 mm. Auf der TruMatic 7000: Edelstahl 0.3–6 mm, Stahl 0.5–8 mm, Aluminium 0.5–6 mm sowie Kupfer und Messing bis 4 mm im Stanzbetrieb.

Welche Abkantpressen gibt es und wie gross dürfen Teile sein?

Die TruBend 5230 B23 mit 230 t Presskraft und die TruBend 5130 B23 mit 130 t – beide mit 3000 mm Abkantlänge, ToolMaster für automatisches Werkzeugrüsten, ACB Laser und 5-Achsen-Hinteranschlag. Für Kleinteile steht die TruBend 7036 mit 36 t und 1020 mm Abkantlänge bereit.

Welche Umformungen sind direkt auf der Stanzmaschine möglich?

Auf der TruMatic 7000 fertigen wir Senkungen, Kiemen, Näpfe, Laschen, Schweissbuckel und Rollsicken; alle Werkzeuge sind 360 Grad drehbar. Gewinde M2–M10 lassen sich mit oder ohne Durchzug direkt formen.

Welches Programmiersystem nutzt RuossTech?

Die Blechbearbeitung wird durchgängig mit Trumpf TruTops Boost programmiert, die Fräs- und Drehbearbeitung mit Mastercam. Das sichert einen konsistenten Datenfluss von der Konstruktion bis zur Maschine.
