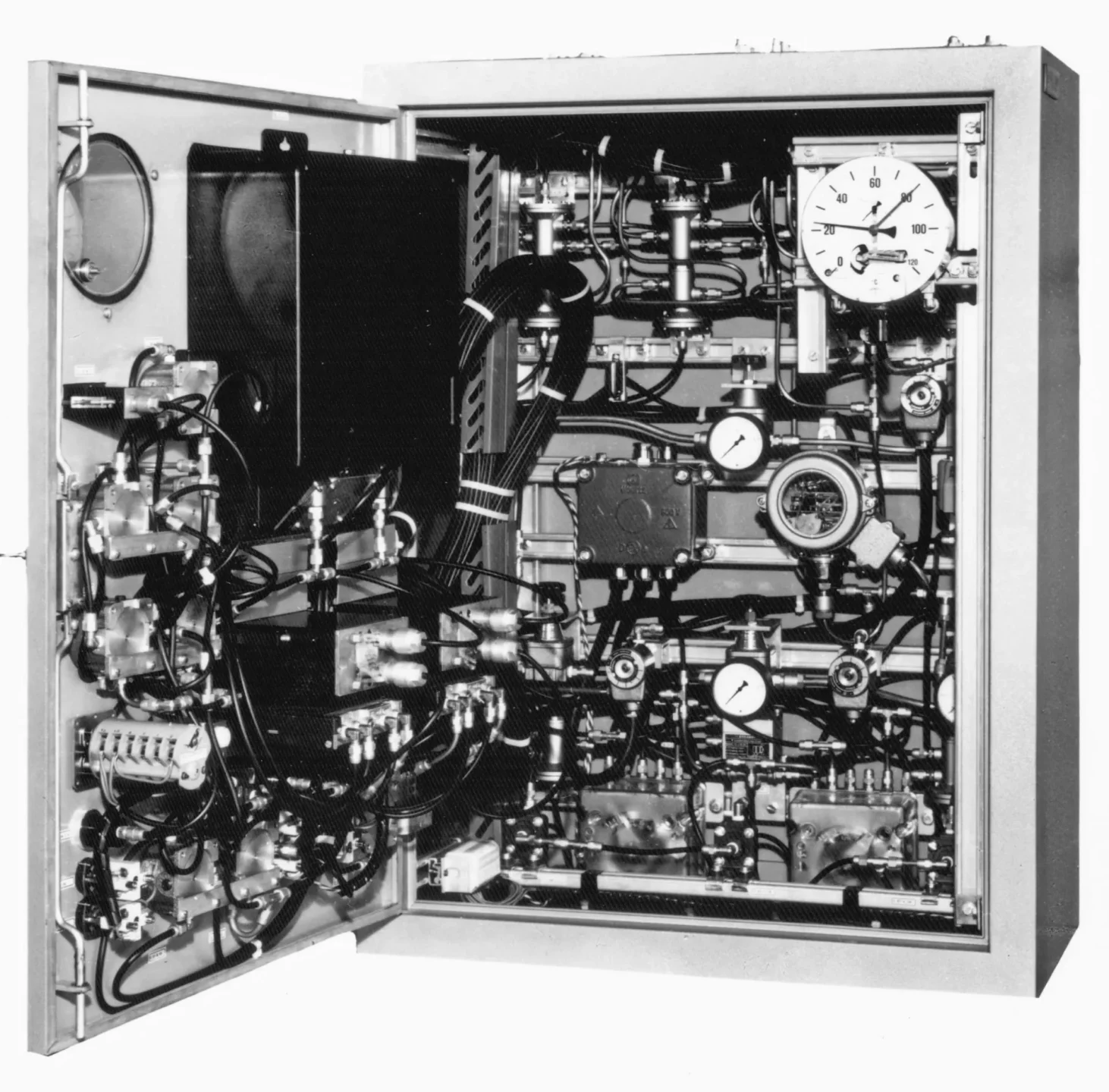

Verdrahteter Schaltschrank aus dem Steuerungsbau von RuossTech

Schaltschrankbau und Steuerungsbau für Industrie und Anlagenbau

RuossTech baut Schaltschränke und Steuerungen für Maschinen- und Anlagenbauer sowie Niederspannungs-Hauptverteilungen bis 4 kA als Schaltgerätekombinationen nach EN 61439-1/-2. Das Gehäuse kommt aus der eigenen Blechfertigung, die SPS-Software aus dem eigenen Engineering, die Stückprüfung und Inbetriebnahme von unserem Fachpersonal – alles aus einer Hand in Siebnen SZ.

Was wir bauen

  • Steuerschränke für Maschinen und Anlagen: Bestückung, Verdrahtung, SPS und HMI nach Ihrem oder unserem Schema, als Einzelstück, Prototyp oder Serie.

  • Niederspannungs-Hauptverteilungen bis 4 kA: Energieverteilungen für Gewerbe- und Industriebauten, zum Beispiel auf Hager-Schranksystemen – Konzeption, Fertigung, Stückprüfung und Montage vor Ort.

  • Pneumatik-Schaltschränke: Als nationaler Systempartner eines führenden Pneumatikherstellers liefern wir einbaufertige Ventilinseln und Steuerungen.

  • Edelstahl- und Sondergehäuse: Für Pharma-, Lebensmittel- und Aussenanwendungen fertigen wir Gehäuse nach Mass in der eigenen Blechtechnik – lasergeschnitten, gekantet, geschweisst und oberflächenbehandelt.

  • Retrofit: Modernisierung bestehender Steuerungen und Verteilungen, inklusive Umbau im laufenden Betrieb.

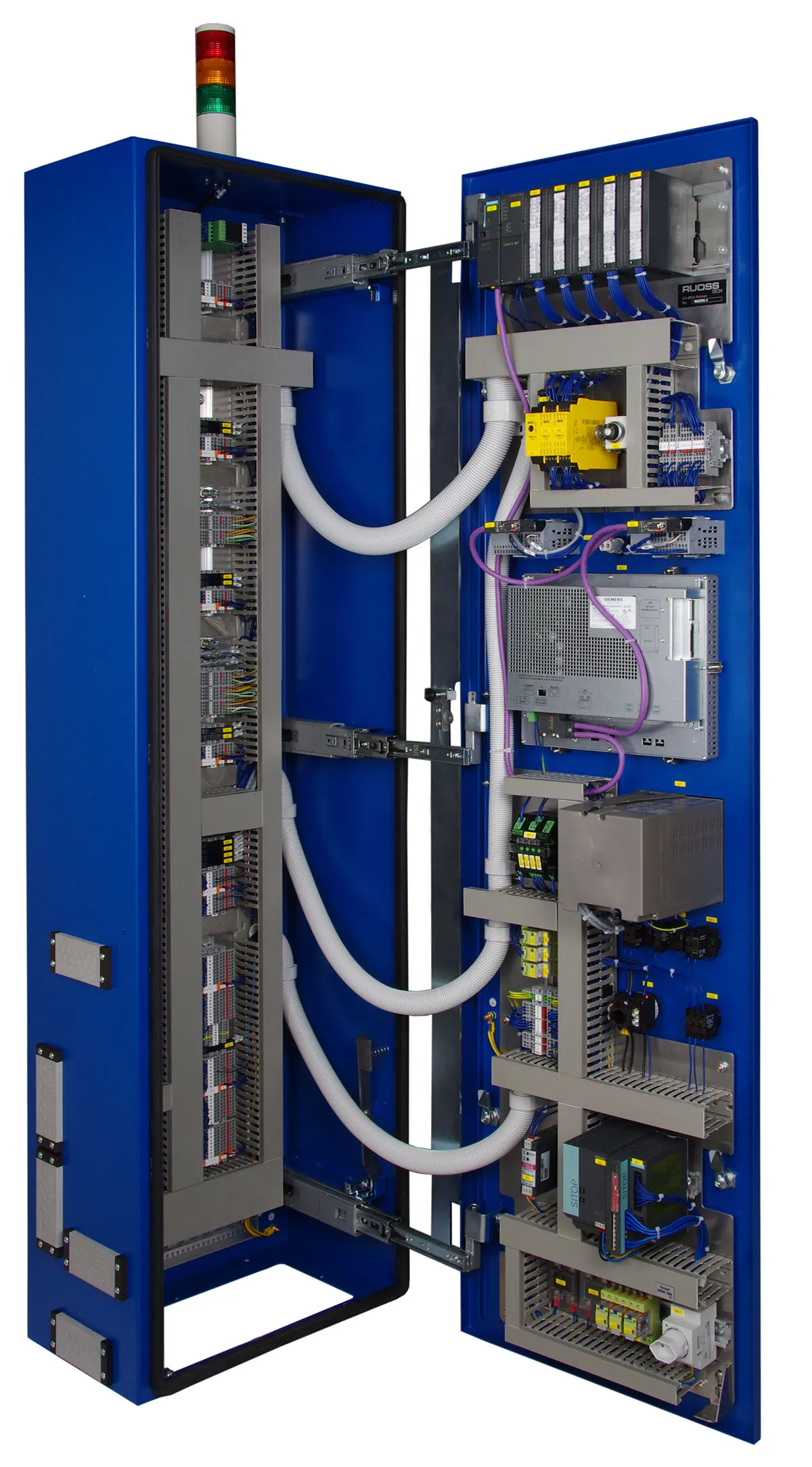

Geöffneter Schaltschrank mit sauber verdrahteter Montageplatte

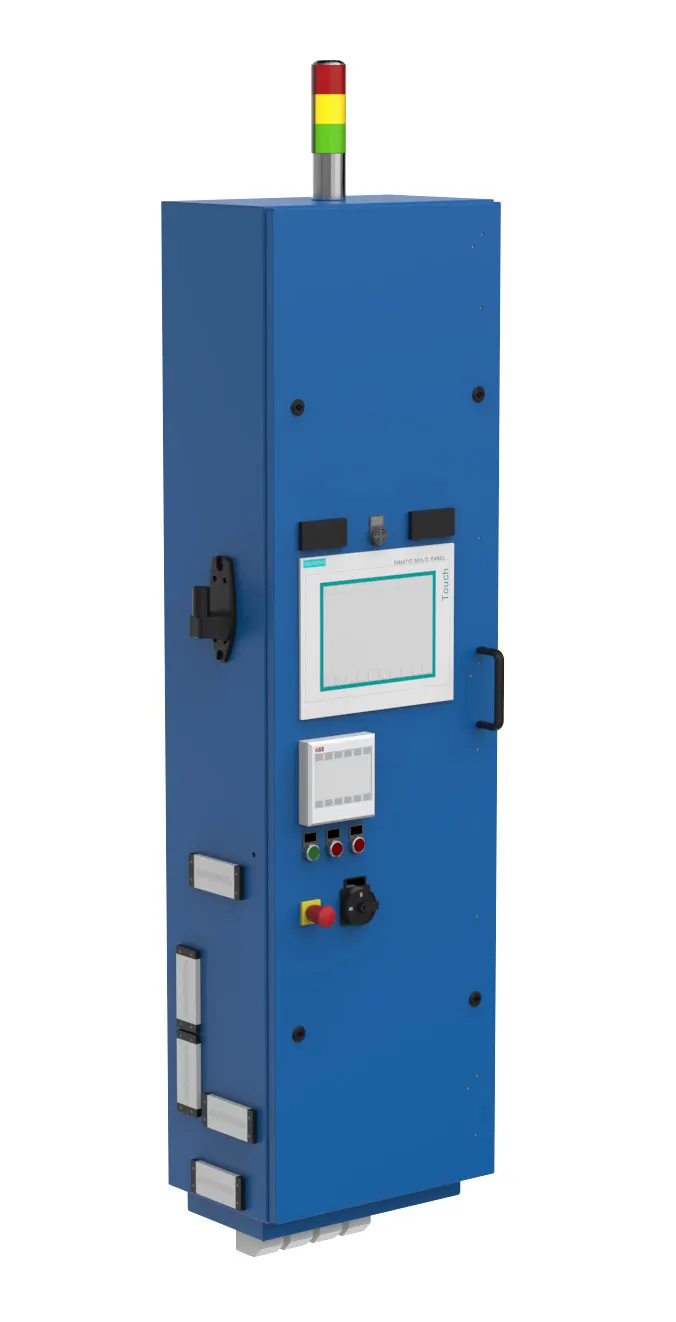

Kompakter Steuerschrank aus Edelstahl für eine Ofenanlage

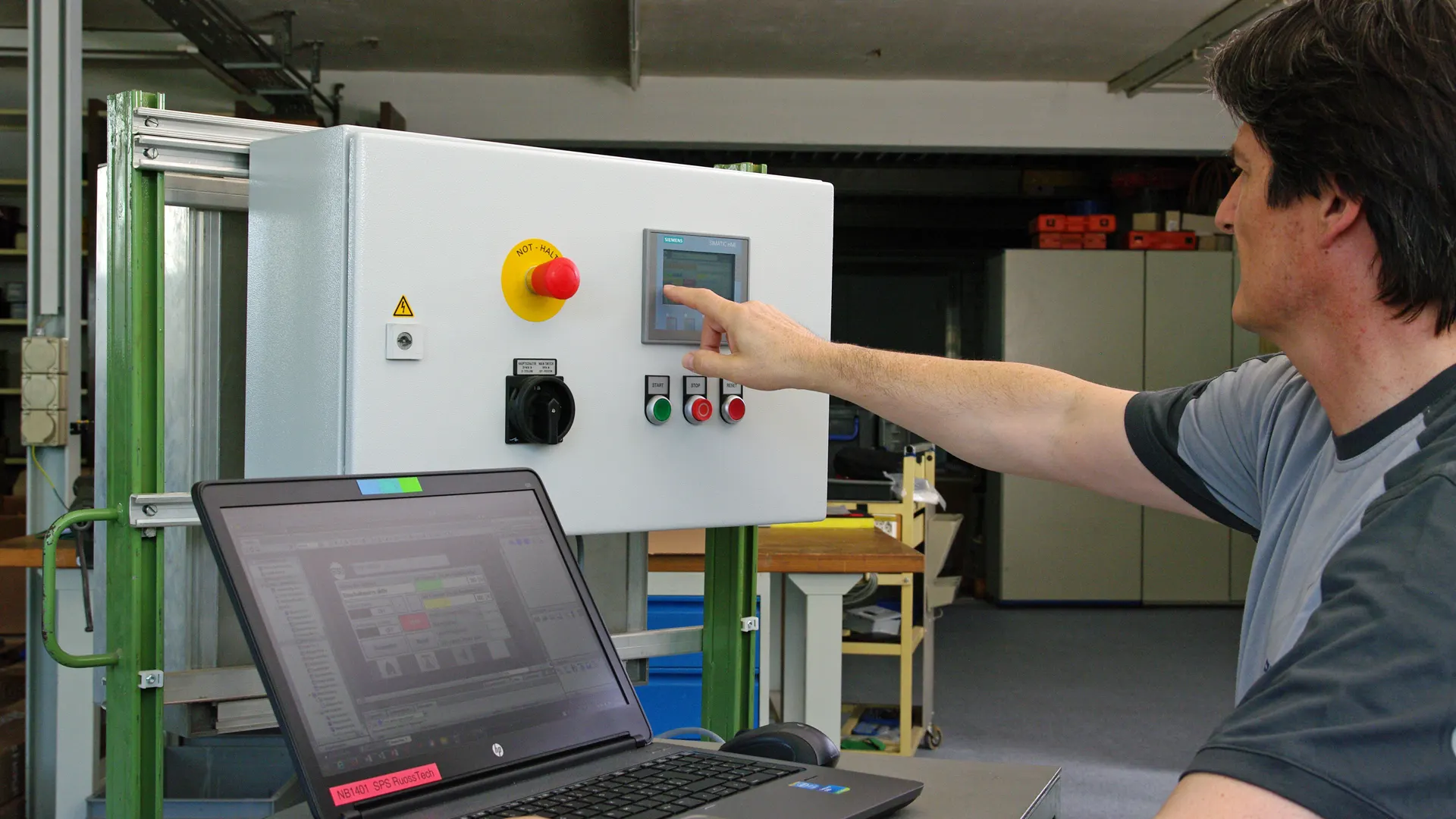

Markus Hegner programmiert eine SPS-Steuerung im Schaltschrank

Normen und Nachweise

Anforderung So setzen wir sie um
Niederspannungs-Schaltgerätekombinationen EN 61439-1/-2: Bauartnachweis durch den Hersteller des Schranksystems, Stückprüfung jeder Anlage durch RuossTech mit Prüfprotokoll
Sicherheitsfunktionen an Maschinen Auslegung sicherheitsbezogener Steuerungsteile nach Performance Level gemäss EN 13849-1
Bestimmungsort CE-Konformität; UL-konforme Ausführung je nach Einsatzland
Klima im Schrank Auslegung von Kühlung, Heizung und Lüftung nach Verlustleistung und Aufstellort
ESD ESD-gerechte Montage empfindlicher elektronischer Baugruppen

Vom Schema bis zur Inbetriebnahme

  1. Beratung und Konzept: Aufgabe, Bestimmungsort, Umgebungsbedingungen und Dimensionierung der Betriebsmittel.

  2. Engineering: Elektroschemata, Schaltschranklayout, SPS-Programmierung und HMI-Visualisierung durch unser Engineering Elektrotechnik.

  3. Gehäuse und Beschaffung: Gehäuse aus der eigenen Blechtechnik oder Standard-Schranksysteme; Beschaffung der Komponenten.

  4. Fertigung: Bestückung, Verdrahtung und Beschriftung durch Automatiker mit eigener Lehrlingsausbildung.

  5. Stückprüfung und Dokumentation: Prüfung jeder Anlage mit Protokoll, Schemata und Stücklisten.

  6. Inbetriebnahme und Support: Montage vor Ort, Einbindung in Ihre Anlage, Bus-Projektierung (z. B. PROFINET, EtherCAT), After-Sales-Service.

Angaben für eine präzise Offerte

Je genauer die Angaben zu Beginn, desto kostensicherer die Umsetzung: Bestimmungsort und massgebende Normen, Aufstellungs- und Umgebungsbedingungen, Bemessungsstrom und Kurzschlussfestigkeit sowie die Parameter der Schaltgerätekombination nach Anhang C der EN 61439-1. Eine Checkliste finden Sie in den Tipps & Tricks Steuerungsbau; umgesetzte Projekte in den Referenzen Elektrotechnik.

Projekt anfragen: Über das Kontaktformular oder direkt bei Markus Hegner, Abteilungsleiter Elektrotechnik.

Häufige Fragen

Nach welcher Norm baut RuossTech Schaltanlagen?

Niederspannungs-Schaltgerätekombinationen entstehen nach EN 61439-1/-2. Der Bauartnachweis stammt vom Hersteller des Schranksystems, die Stückprüfung jeder Anlage führt RuossTech durch und dokumentiert sie. Sicherheitsfunktionen an Maschinen legen wir nach Performance Level gemäss EN 13849-1 aus.

Bis zu welchem Strom baut RuossTech Hauptverteilungen?

Niederspannungs-Hauptverteilungen bis 4 kA Bemessungsstrom, inklusive Konzeption, Fertigung, Stückprüfung und Montage vor Ort.

Kann RuossTech auch das Gehäuse liefern?

Ja. Dank der eigenen Blechtechnik fertigen wir Schaltschränke und Gehäuse nach Mass, auch aus Edelstahl für Pharma- und Lebensmittelumgebungen, und liefern Gehäuse und Steuerung aus einer Hand.

Übernimmt RuossTech auch die SPS-Programmierung?

Ja. Hardware- und Software-Engineering, SPS-Programmierung, HMI-Visualisierung, Bus-Projektierung und Inbetriebnahme kommen aus dem eigenen Engineering Elektrotechnik.

Welche Angaben braucht es für eine Offerte?

Bestimmungsort und Normen, Umgebungsbedingungen, Bemessungsstrom, Kurzschlussfestigkeit und die Parameter nach Anhang C der EN 61439-1 sowie Schemata oder eine Funktionsbeschreibung. Fehlende Angaben erarbeiten wir gemeinsam in der Konzeptphase.
